壓力儲罐（氣體緩沖罐/穩壓儲罐/工業儲氣罐）

壓力儲罐用于在一定壓力條件下對氣體或部分可壓縮介質進行集中儲存、緩沖與穩壓，是工業氣體系統、化工裝置、公用工程系統及各類連續運行裝置中常見的基礎設備。與常壓儲罐主要承擔“存量?jī)?chǔ)存”不同，壓力儲罐在系統中的核心價值不僅在于儲存介質本身，更在于通過承壓容積的設置，對系統壓力波動、流量變化和設備啟停過程進行調節與緩沖，從而提升系統運行的穩定性與可靠性。

在實際工程中，壓力儲罐廣泛應用于壓縮空氣系統、氮?dú)庀到y(tǒng)、氫氣系統、氧氣系統、工藝原料氣系統以及尾氣與放空氣系統等場景。介質通常來源于壓縮機、氣化器、工藝裝置或外部供氣系統，經管道進入壓力儲罐儲存，再根據下游用氣需求向系統供給。由于下游用氣負荷往往具有波動性，若系統中缺乏合適的承壓緩沖單元，容易出現壓力頻繁波動、壓縮機頻繁啟停、調節閥工況惡化甚至影響下游裝置穩定運行等問題。設置壓力儲罐后，可以在供給端與用氣端之間形成“氣量與壓力緩沖區”，有效削減瞬時波動，改善系統運行工況。

從工程角度看，壓力儲罐并非“容量越大越好”，而是需要結合系統壓力等級、用氣波動特征、允許壓力偏差以及設備運行方式進行合理配置。在很多項目中，壓力儲罐承擔著多重功能：既是氣體的短時儲存單元，又是系統穩壓與調節的重要組成部分，同時還可在設備啟停、工況切換及異常情況下，為系統提供必要的緩沖余量。

一、壓力儲罐的典型應用場景

壓力儲罐在工程系統中的應用形式多樣，常見場景包括：壓縮空氣系統中的空氣儲罐，用于緩沖壓縮機出口脈動并穩定供氣壓力；工業氮?dú)狻錃?、氧氣等氣體系統中的儲氣罐或緩沖罐，用于平衡用氣負荷波動、減少供氣壓力變化；工藝裝置原料氣或尾氣系統中的緩沖儲罐，用于吸收瞬時流量變化，保護下游設備；以及放空氣、解吸氣、回收氣等系統中的穩壓與緩沖單元。

不同應用場景下，壓力儲罐的設計重點有所不同。例如，在壓縮機出口，重點關注容積與脈動緩沖效果；在工藝供氣系統中，更關注穩壓能力與供氣連續性；在可燃或危險氣體系統中，則需同步考慮介質特性、安全防護與規范要求。因此，壓力儲罐的選型應始終結合具體工況，而不能簡單套用通用規格。

二、結構形式與配置思路

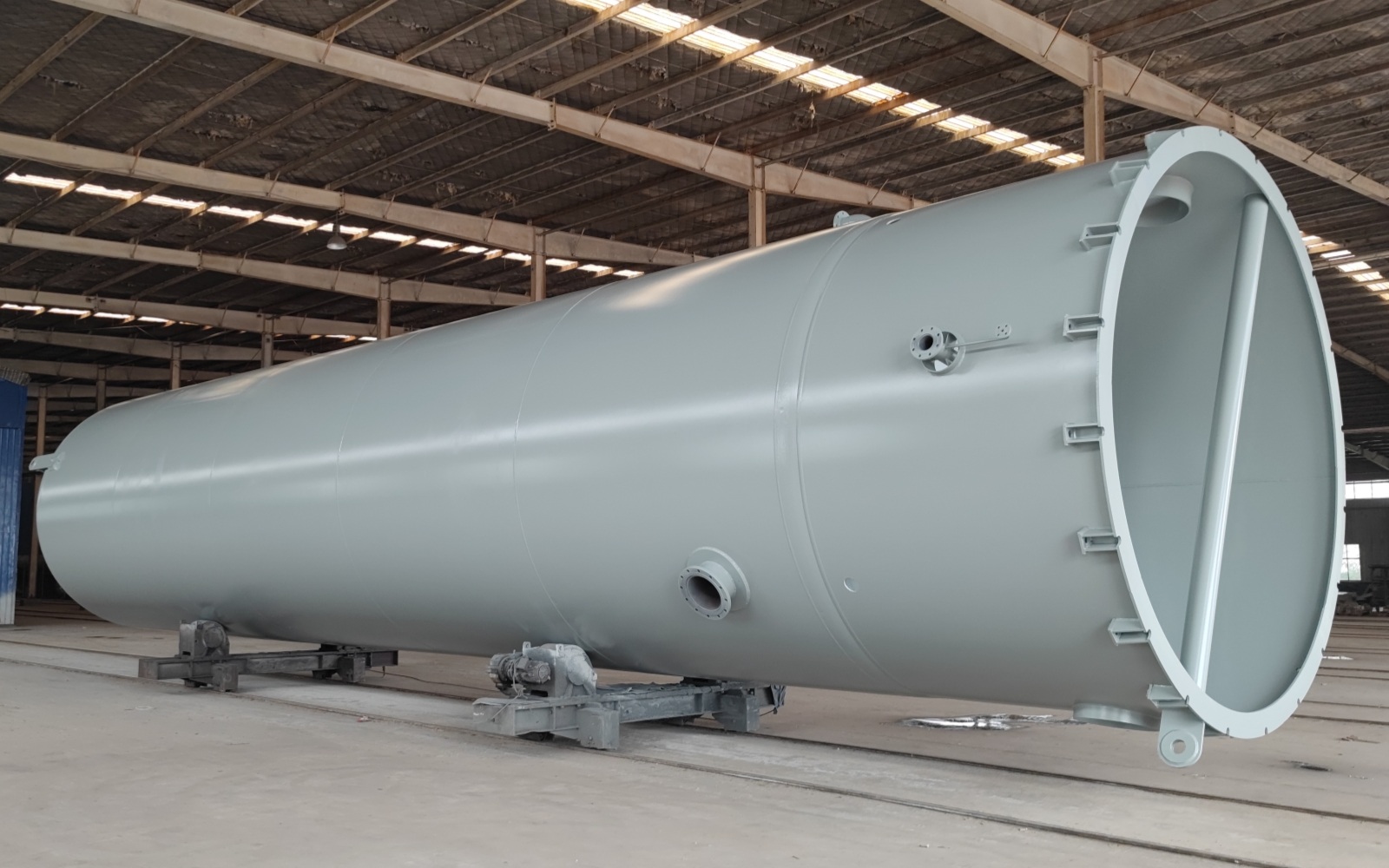

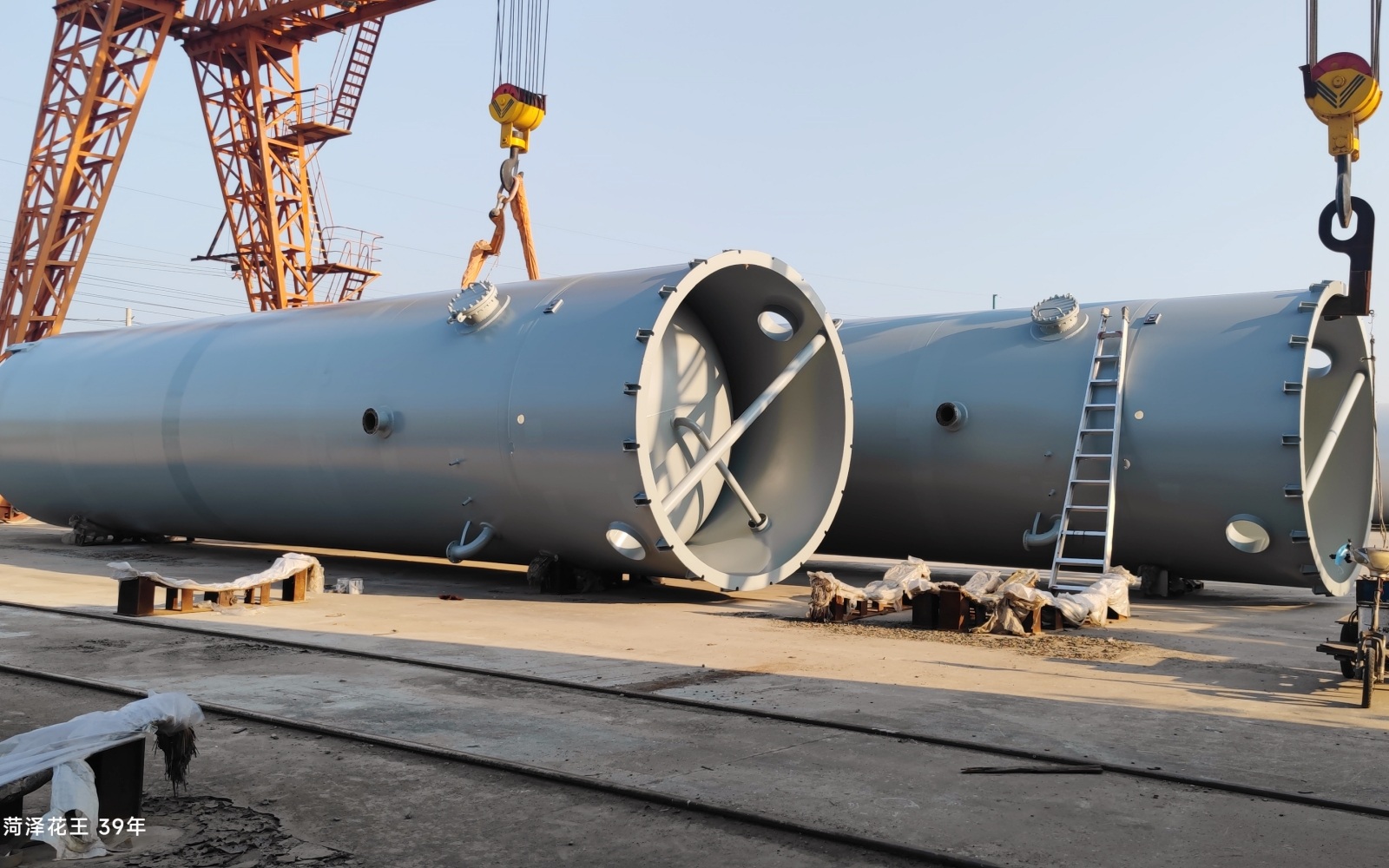

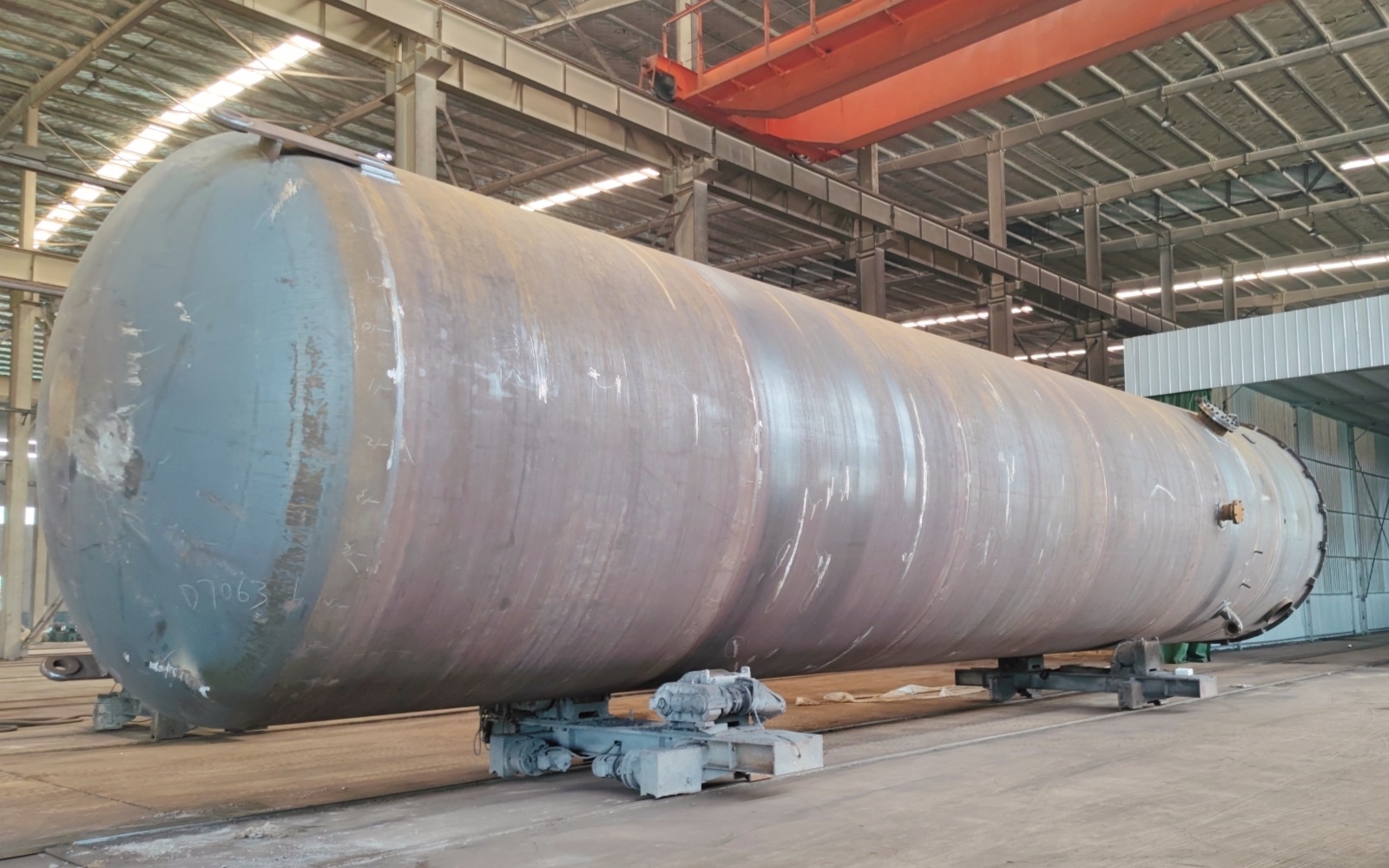

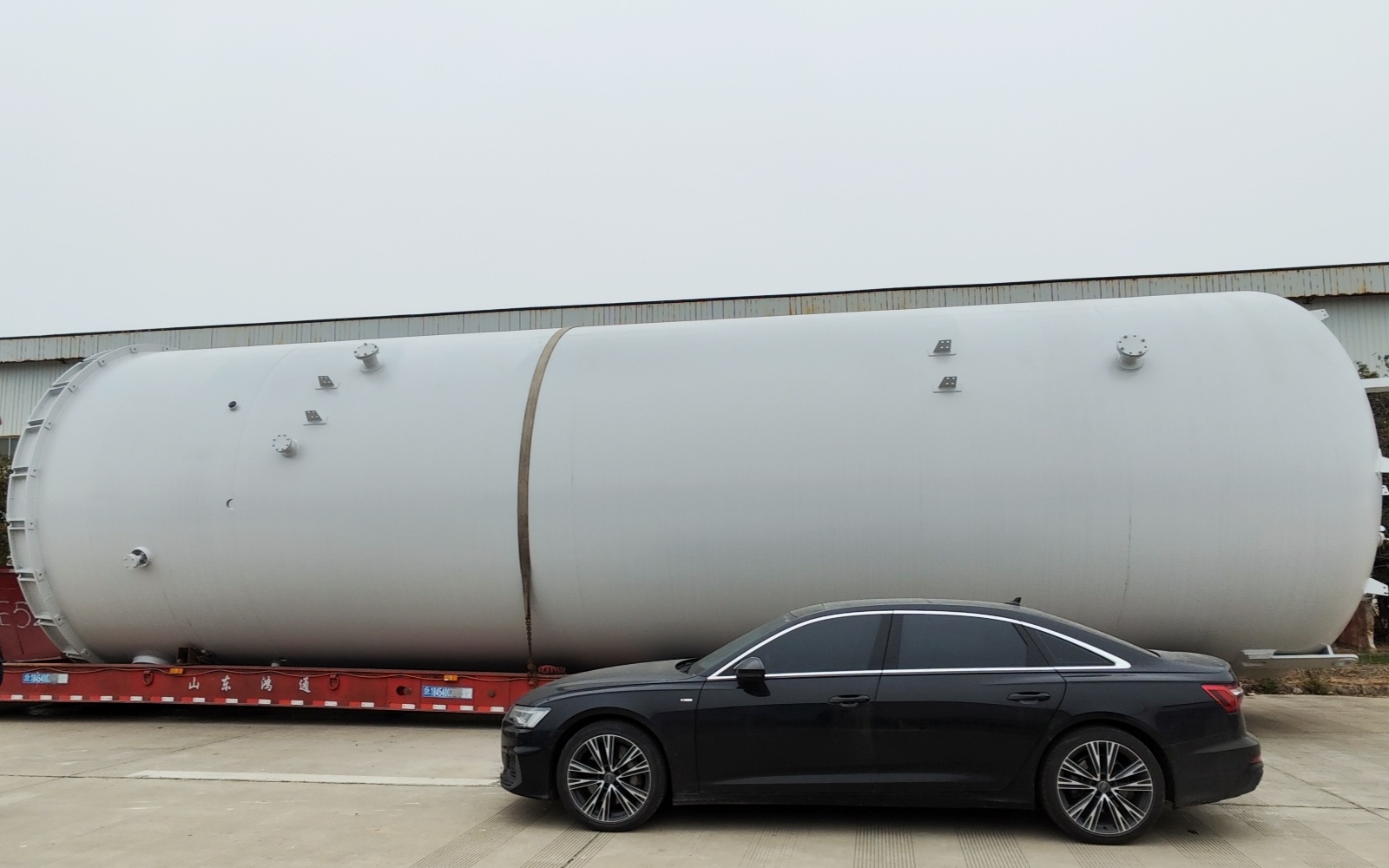

壓力儲罐通常為焊接鋼制壓力容器結構，根據介質性質、壓力等級與現場條件，可設計為立式或臥式形式。臥式結構常見于中小容積儲氣罐，便于運輸與安裝；立式結構在占地受限或需要較大有效高度時更具優勢。接口配置通常包括進氣口、出氣口、排污口、放空口、安全閥接口及必要的檢修人孔接口等，并可根據系統需求配置壓力表、壓力變送器、液位接口（適用有冷凝或液相存在的工況）等儀表。

合理的接口布置與內部結構設計，有助于改善氣體流動狀態，減少局部紊流與沖刷，同時提升排凝、排污和檢修的便利性。對于存在冷凝液或夾帶液體的工況，儲罐底部結構與排凝設計尤為重要，應確保介質能夠有效排出，避免長期積液對運行造成影響。

三、安全與運行控制要點

壓力儲罐屬于承壓設備，其安全運行需重點關注設計壓力、運行壓力與安全保護之間的匹配關系。儲罐應配置符合規范要求的安全閥或其他超壓保護裝置，以防止異常工況下壓力失控。同時，運行過程中應通過壓力監測手段實時掌握罐內狀態，并與系統聯鎖或報警邏輯配合，提高整體可控性。

對于可燃、易爆或有毒介質，壓力儲罐在布置時還需考慮安全距離、防護措施及放空路徑設置，確保在異常放散或泄漏情況下，不對人員和裝置安全造成影響。合理的運行管理與定期檢查，是保障壓力儲罐長期安全運行的重要環節。

四、選型與容積確定的工程思路

壓力儲罐容積的確定，通常需要綜合考慮系統流量、壓力波動幅度、允許壓力變化范圍、設備啟停頻率以及應急緩沖需求等因素。在工程實踐中，常見做法是通過對用氣曲線與供氣能力進行分析，反推所需的有效緩沖容積，從而在穩壓效果與投資成本之間取得平衡。

此外，儲罐的設計壓力應與系統最高可能出現的壓力工況相匹配，并留有必要的安全裕量，而不是簡單按“工作壓力”等值選取。對于存在未來擴容或工況變化可能的系統，也應在初期設計中預留一定調整空間。

五、制造、檢驗與工程交付

壓力儲罐的制造需嚴格執行相關壓力容器規范與技術標準，對材料選用、焊接質量、無損檢測、耐壓試驗及氣密性檢驗等關鍵環節進行全過程控制。交付前應完成必要的檢驗與試驗，并提供完整的出廠資料，確保設備在現場安裝與投用過程中具備可追溯性。

在實際工程項目中，壓力儲罐的選型與配置往往與系統整體設計密切相關。結合具體工況條件進行前期技術對接，有助于減少后期運行問題。菏澤花王壓力容器股份有限公司長期從事壓力儲罐及相關承壓設備的設計與制造，可在工程階段根據介質性質、運行壓力及系統需求，提供結構形式與配置層面的技術對接支持。
