液氮儲罐（液態氮?dú)獾蜏貎Υ婀?液氮低溫儲罐）

液氮儲罐用于液態氮（LN?）的集中儲存、暫存與穩定供給，廣泛應用于空分裝置、化工生產、電子與半導體制造、食品冷凍、醫藥與生物工程、金屬熱處理、科研實驗以及各類需要穩定氮?dú)饣虻蜏乩湓吹墓I(yè)場景。用戶在實際搜索中也常使用“液氮儲罐”“液態氮?dú)鈨蕖薄耙旱蜏貎蕖薄耙旱獌Υ婀蕖钡汝P(guān)鍵詞。氮?dú)鉃槎栊詺怏w，本身不燃不爆、化學性質穩定，但在液態條件下需要在極低溫環境中儲存，具有典型低溫介質特性。液氮儲罐的核心作用，是在液氮制取或接收端與下游用氮端之間建立一個安全可靠的低溫儲存與緩沖節點，實現液態氮的長期密閉儲存、平穩汽化與穩定供氣，同時為需要低溫環境的工藝提供持續可靠的冷源保障。

在實際系統中，液氮通常來源于空分裝置制取或槽車外購接卸，經低溫輸送進入儲罐儲存，再通過汽化器將液態氮轉化為氣態氮供給下游系統。下游用氮負荷往往隨生產節奏、設備啟停、工藝切換及保護氣需求變化而波動，如果缺少合適的緩沖儲存單元，容易導致汽化系統負荷頻繁變化、供氣壓力不穩或用氮中斷。設置液氮儲罐后，可以在液氮供應與消耗之間形成有效緩沖：當上游供給充足時儲存多余液氮，當下游需求增加或上游短時中斷時釋放庫存并經汽化供氣，從而實現削峰填谷，穩定系統運行。對于對供氮連續性要求較高的惰化保護、密封保護及精密制造場合，液氮儲罐在系統中的作用尤為關鍵。

液氮儲存雖然不存在可燃風險，但仍需重點關注低溫安全與窒息風險。液氮溫度極低，泄漏可能造成設備材料低溫脆化或人員凍傷；同時大量液氮迅速汽化后，會在局部空間內置換空氣，降低氧含量，形成窒息隱患。因此液氮儲罐在設計與布置時，需要充分考慮低溫防護、通風條件與安全距離要求。儲罐在運行過程中需承受一定壓力，環境溫度變化、進出料操作及汽化負荷波動都會引起罐內壓力變化，因此必須具備穩定的承壓能力與可靠的壓力控制和安全保護路徑。通過在儲罐處配置壓力、溫度、液位等監測手段，并與報警和聯鎖系統配合，可以實時掌握運行狀態，提高系統的可控性與運行安全性。

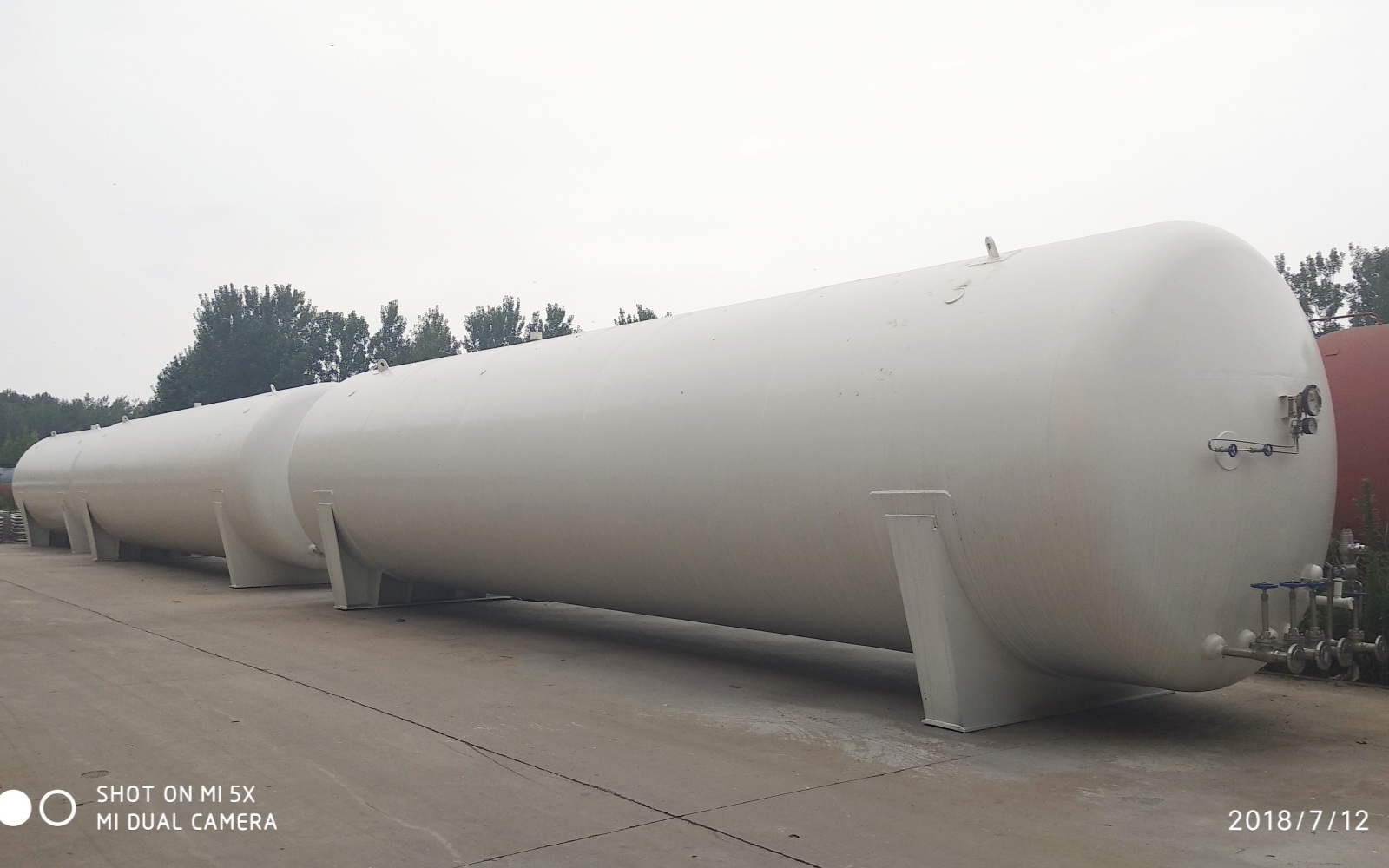

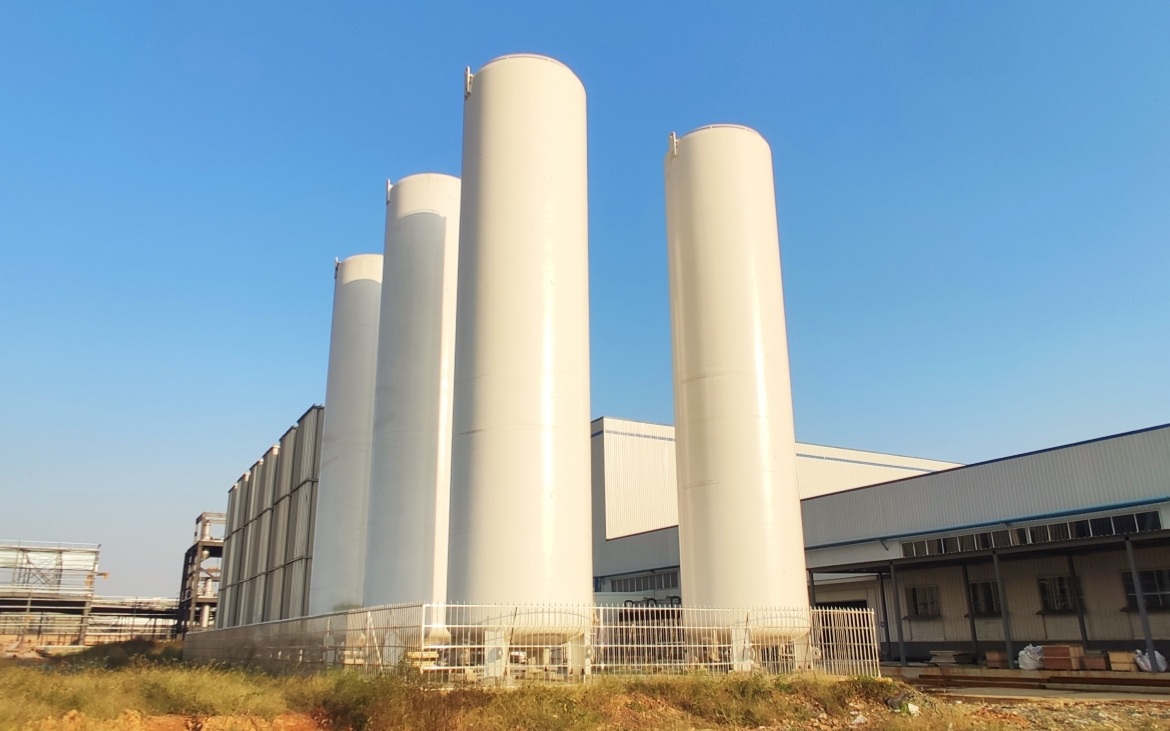

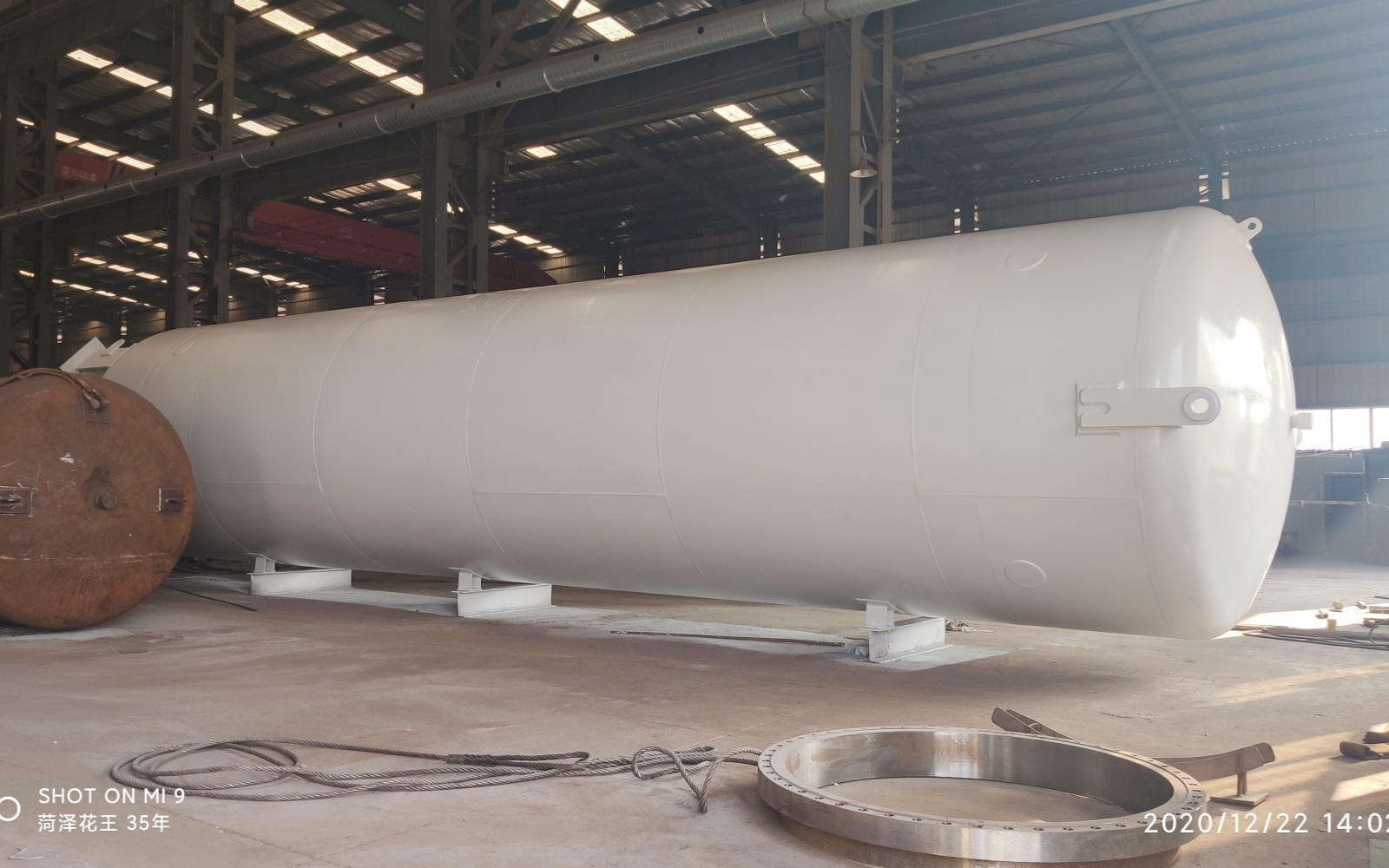

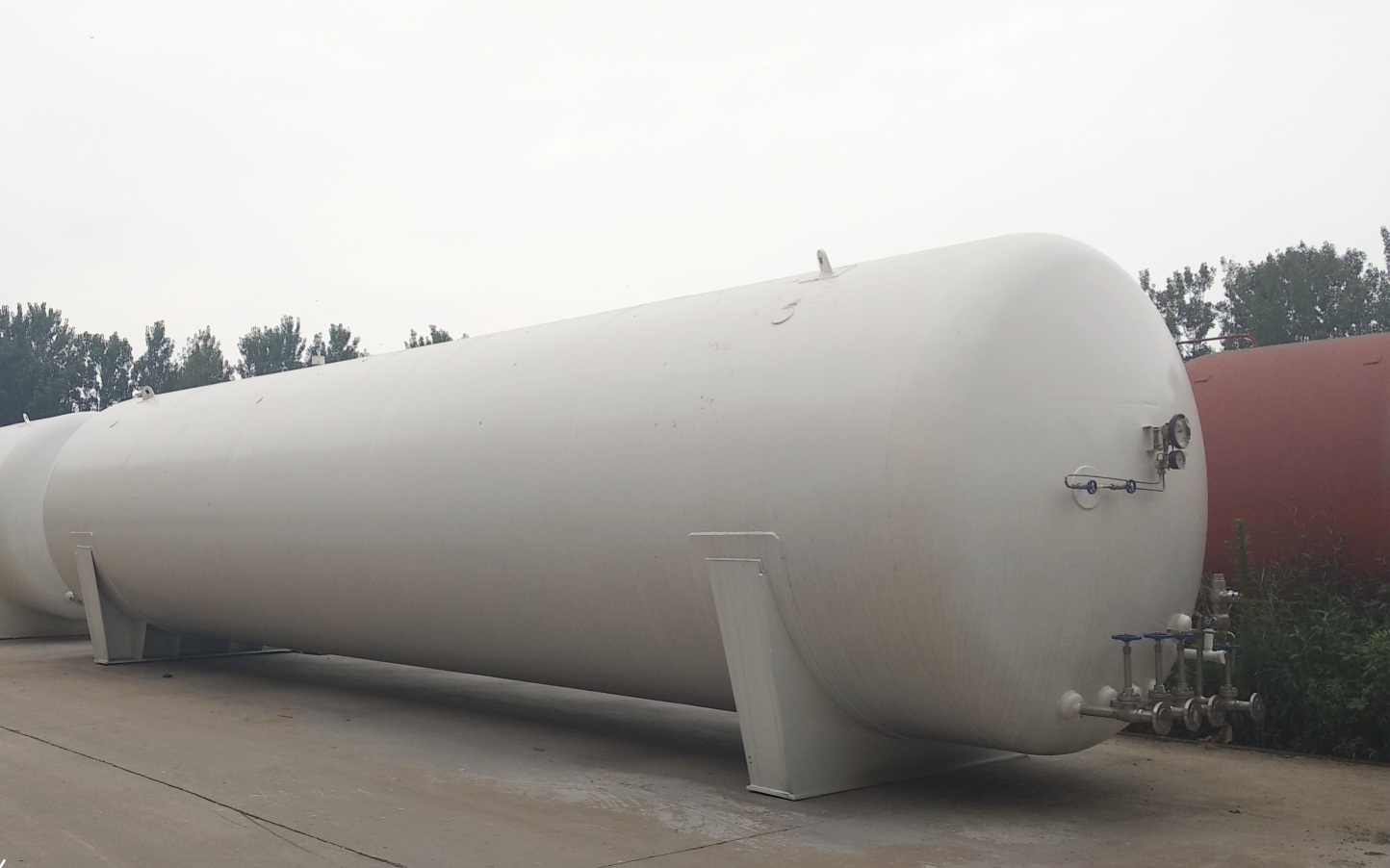

從結構形式與布置角度看，液氮儲罐通常采用立式低溫儲罐結構，常見為雙層結構形式，內罐用于盛裝低溫液態氮，外罐用于保溫與安全防護，兩層之間設置真空或高效絕熱材料，以最大限度降低熱量傳入、減少液氮蒸發損失。根據儲量規模與現場條件，也可采用臥式結構。接口配置一般包括進液口、出液口、氣相口、回氣/放空口（按方案）、排污口、排凈口以及必要的取樣與檢修接口。儀表接口可配置液位計、壓力表、溫度測點等，用于運行監測與聯鎖控制。合理的接口方位與管線支撐設計，有助于減少低溫應力集中與熱脹冷縮影響，提升長期運行的可靠性與維護便利性。

在材質選擇與制造檢驗方面，液氮儲罐對材料低溫性能、焊接質量和制造工藝要求較高。設計階段需結合液氮低溫工況，選用具備良好低溫韌性的材料，并合理確定結構參數與安全裕量。制造過程中應嚴格執行材料驗收、焊接工藝評定、焊縫無損檢測、耐壓試驗及必要的氣密性檢驗等關鍵環節（按合同與標準執行），確保內罐與外罐結構強度、密封性能及絕熱效果滿足長期運行要求。交付前需對內罐進行清潔與干燥處理，避免雜質和水分殘留；運輸與現場安裝階段需重點保護低溫接口、絕熱層與密封部位，確保安裝質量與系統對接順利。

總體而言，液氮儲罐通過低溫密閉儲存、穩壓緩沖與平穩汽化，為液態氮的制取、儲存和利用提供了安全可靠的基礎設備。結合液氮用量規模、供需波動特征、汽化方式以及現場布置與安全管理要求進行定制化設計，合理確定儲罐容積、結構形式、絕熱方案與接口配置，并嚴格落實制造檢驗與交付控制，可使液氮儲罐在長期運行中保持穩定可靠性能，滿足工業氣體系統連續、安全、高效運行與工程交付需求。
