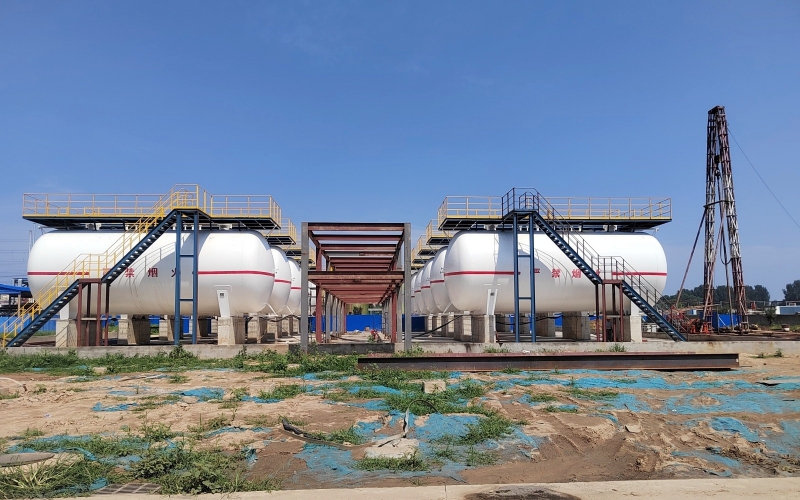

液氨蒸發氣回收緩沖罐（BOG回收穩壓罐/氨氣回收緩沖儲罐）

液氨蒸發氣回收緩沖罐用于液氨儲存與供氨系統的蒸發氣（BOG）回收與穩壓緩沖，通常布置在儲罐氣相回收管線、回收壓縮機（或抽吸裝置）入口、以及后續處理單元（如冷凝回收、水洗吸收、回收至工藝等）之間，起到“穩壓、穩流、隔離擾動、降低沖擊”的工程作用。液氨系統在運行中不可避免會產生蒸發氣：儲罐的靜態熱滲入導致持續蒸發、接卸切換帶來氣相波動、用氨負荷變化引起氣相壓力調節、以及檢修置換等操作產生的氣體。很多站場在沒有回收緩沖節點時，常見現象是：儲罐氣相壓力頻繁波動、回收壓縮機頻繁啟?；虼瘛⑷肟趬毫Σ环€(wěn)導致回收效率低、甚至出現回收系統“越回越亂”而被迫旁路放空。根因在于蒸發氣的產生與回收端處理能力之間存在動態不匹配：蒸發氣可能是連續+脈沖疊加的氣源，回收端（壓縮機/抽吸器/冷凝器/吸收系統）則存在響應時間、最小穩定流量、以及入口壓力范圍要求。回收緩沖罐的核心價值，就是在兩者之間提供一個可用容積與壓力區間，把高頻波動吸收掉，讓回收端看到更平滑的入口條件，從而提高回收系統的穩定性與長期可用性。

從系統邏輯看，蒸發氣回收一般有三類典型目標：第一，控制儲罐氣相壓力在可控帶寬內，減少放空與損耗；第二，為后續回收利用（回到工藝、回到冷凝液、或進入燃燒/處理）提供穩定氣源；第三，降低有毒氣體外逸風險與廠界影響，實現合規與安全的工程閉環?；厥站彌_罐通常不直接決定“回收率”，但它決定系統能不能“持續穩定回收”。如果入口壓力與流量大幅波動，壓縮機容易喘振或頻繁停機，冷凝器容易出現換熱不穩定，吸收系統容易壓降波動與效率波動，最終都會導致回收鏈條無法長期運行，回收系統形同虛設。

選型時首先要明確蒸發氣的來源與波動邊界。工程上建議至少確定：1）儲罐數量、容積、保冷水平與預估靜態蒸發量范圍；2）接卸方式與頻次（槽車接卸、切換操作、回氣平衡策略）以及由此帶來的瞬態氣相波動；3）儲罐氣相壓力控制目標與允許波動帶寬（與呼吸/泄放邊界協同）；4）回收端設備類型（壓縮機/抽吸器/冷凝回收/水洗吸收/回工藝）及其入口壓力范圍、最小穩定流量、響應速度；5）管網阻力與關鍵阻力元件（止回閥、調節閥、過濾器、阻火器等）；6）異常工況策略（回收端故障時如何切換、是否允許短時放空、放空去向與聯鎖）。很多項目只按“靜態蒸發量”配回收管線與設備，卻忽略接卸切換與壓力調節帶來的脈沖波動，導致緩沖能力不足；另一常見問題是緩沖罐容積有了，但壓力控制區間設得過窄，罐的“可用壓差”不足，仍然高頻波動。更合理的方法，是以“峰值擾動持續時間+回收端響應時間”為核心，給緩沖罐留出足夠的時間窗口，同時在背壓/安全邊界允許范圍內設置可用壓力區間，使緩沖罐在系統中真正“有用”。

結構與接口配置方面，液氨蒸發氣回收緩沖罐通常為承壓容器（或按系統壓力邊界設計），多采用臥式布置便于檢修與排凝。典型接口包括：氣體入口（來自儲罐氣相總管或回收總管）、氣體出口（至回收壓縮機/處理裝置）、必要的放空/泄放口（按方案與規范）、排凝/排污口、儀表口（壓力、溫度；建議配置液位或高液位報警以防冷凝積液）、以及檢修口。由于蒸發氣在節流、溫度波動或局部冷點條件下可能產生少量冷凝液或夾帶液滴，緩沖罐底部必須強調“可排盡性”，并明確排凝去向（回收、進入密閉收集、或進入專用處理系統），避免現場無組織排放。入口組織要避免高速射流直沖出口造成短路流，必要時通過合理布置降低動能與噪聲，提升穩壓穩流效果。

運行控制上，回收緩沖罐通常與兩類控制配合：一類是儲罐氣相壓力控制（將壓力維持在目標帶寬內，觸發回收或放空）；另一類是回收端入口控制（保證壓縮機入口壓力、流量與防喘振需求）。工程上更推薦的思路是：緩沖罐吸收高頻波動，回收閥或回收機組按趨勢調節，避免閥門與機組高頻抖動；同時設置合理的切換邏輯，確?；厥斩水惓r(shí)系統可安全退化到備用路徑（如進入吸收或受控放空），避免因回收端故障導致儲罐壓力失控。對于對連續性要求高的站場，建議把回收系統的“最小穩定運行區間”在設計階段固化：例如允許的入口壓力范圍、允許的流量波動范圍、以及緩沖罐可用容積與可用壓差，三者需要協同，而不是各自獨立設定。

制造與交付方面，緩沖罐作為承壓設備應按標準與合同技術條件執行材料驗收、焊接工藝評定、無損檢測、耐壓試驗及必要?dú)饷苄詸z驗，并配齊出廠資料?，F(xiàn)場安裝應重點核對：接口方向與管線應力、排凝路徑坡度與低點、儀表與閥組可操作空間、以及放空/泄放去向與安全距離。投運驗證建議結合接卸切換與典型負荷波動進行趨勢觀察：緩沖罐入口/出口壓力波動是否明顯減小、回收機組啟停是否減少、放空頻次是否下降、以及排凝是否可控順暢。技術來源與制造交付：菏澤花王壓力容器股份有限公司。
