液氨放散冷凝收集罐用于液氨儲存與用氨系統的放空/泄放管網中，對放散氣體進行冷凝減排、氣液分離與液體收集，是把“安全泄放”從單純排放變成“可控、可回收、可維護”閉環的重要節點。在液氨系統中，安全閥、呼吸閥（如有）、排氣閥、置換放空、接卸回氣、設備檢修放空等操作都會產生放散氣體。若放散氣體直接外排，不僅存在刺激性氣味與人員暴露風險，還可能在特定天氣與通風條件下造成廠界影響；同時放散氣體中往往夾帶一定量的液滴或可冷凝組分（尤其在壓力波動、節流降溫或管網低點積液被攜帶時），直接外排會帶來“帶液噴放”的不確定風險。設置放散冷凝收集罐的工程目的有三點：第一，把放散管網中的夾帶液滴和冷凝液收集起來，避免帶液外排；第二，提供一個氣液分離與緩沖容積，使放散過程更平穩，減少瞬態沖擊對管網與末端處理單元的擾動；第三，為后續的吸收（水洗/酸洗）、回收或安全排放提供穩定的前端邊界，讓放散去向真正可控。

從系統機理看，液氨放散往往伴隨節流與降溫。安全閥或放空閥開啟時，介質快速膨脹，溫度下降，放散管線與末端設備可能出現局部冷凝；同時在閥門開啟的瞬間，管網內原有的積液、冷凝液或液滴也可能被高速氣流裹挾向下游移動，形成夾帶液滴。若末端沒有分離與收集節點，夾帶液滴要么直接外排（風險與污染），要么進入吸收塔/洗滌罐造成沖擊（液泛、壓降上升、吸收不穩定），還可能導致下游閥門、儀表、排放口結霜結冰或腐蝕問題。放散冷凝收集罐通常布置在放散總管與末端吸收/排放裝置之前，通過容積降低流速、改變流場，使液滴更易沉降分離，并通過底部可排盡結構把冷凝液/夾帶液收集到可控去向（回收、返回儲罐系統或進入專用收集罐，按工藝方案確定）。

儲罐容器_壓力容器_低溫儲罐_菏澤花王壓力容器

液氨放散冷凝收集罐的選型應先固化放散邊界，而不是只憑經驗給一個容積。工程上建議至少明確以下輸入：1）放散來源與場景：安全閥泄放、置換放空、檢修放空、接卸回氣、工況異常超壓等；2）最大可能放散量與持續時間：特別是最不利單點或多點疊加泄放時的峰值；3）放散介質狀態：是否可能含液滴、是否易冷凝、是否含水汽或其他伴隨氣體；4）末端處理方式：直接高空排放、進入水洗吸收、進入回收系統或進入火炬/處理總管（如有）；5）允許背壓與背壓波動：安全閥對背壓敏感，背壓過高會影響開啟與排量，必須在方案中校核；6）環境與布置條件：是否可能低溫結冰、是否需要保溫/伴熱、排液去向是否可控。選型時最常見的工程誤區是：為了“多分離一點”盲目加大容積，結果帶來占地與成本上升，卻忽略了背壓約束；或只做容積不做可排盡結構，投運后冷凝液長期積存，反而成為夾帶液的持續來源。更穩妥的做法是以“分離效率+允許背壓”雙約束來確定尺寸與內部結構（如入口緩沖、導流、擋板/除霧段等），并把排液路徑與操作便利性作為硬指標納入驗收。

結構與接口配置方面，放散冷凝收集罐多采用臥式形式，利于氣液分離與底部集液。典型接口包括：放散氣入口（來自放散總管）、氣體出口（至末端吸收/排放）、底部排液口/排污口、必要的放空/泄壓口（按方案與規范）、儀表接口（壓力、溫度、必要時液位與高液位報警）、以及檢修人孔或手孔。入口段通常需要降低動能并避免高速射流直沖出口造成短路流；對于夾帶液風險較高的工況，可考慮設置簡單的分離內件（如擋板/折流、除霧器段等，按方案選擇），提高液滴捕集效率。底部結構必須強調“可排盡性”：最低點位置、導淋管線坡度、閥組可達性、排液去向與密閉性（避免現場無組織排放）都應在設計階段明確。若放散末端接水洗吸收，收集罐還可作為吸收系統的前端緩沖，降低吸收罐入口波動與夾帶液沖擊，提升吸收穩定性。

儲罐容器_壓力容器_低溫儲罐_菏澤花王壓力容器

運行控制方面，放散冷凝收集罐不是“裝上就完”，它必須與放散網絡的背壓控制、安全閥整定、末端吸收能力與聯鎖邏輯協同。尤其要注意背壓：若末端吸收塔/洗滌罐壓降波動大，或收集罐出口閥門設定不當，可能造成背壓上升，影響安全閥排放能力。工程上應通過合理管徑、壓降控制與必要的旁路/分流策略，確保在最不利泄放工況下背壓仍在允許范圍內。同時建議設置液位監測與高液位報警，避免收集罐液位過高導致二次夾帶；排液操作應納入規程，必要時采用自動排液或定期排液策略，并明確排液進入回收還是進入專用收集與處理系統，避免人為隨意排放。對冬季低溫環境或節流降溫明顯的系統，還應關注結霜結冰風險：末端管線、排液閥組與排放口若結冰，會導致壓降上升甚至堵塞，反向抬高背壓，因此是否保溫伴熱要結合現場氣象條件與放散頻次評估確定。

制造與交付方面，液氨放散冷凝收集罐通常屬于承壓容器（或按系統邊界設計），應按標準與合同技術條件執行材料驗收、焊接工藝控制、無損檢測、耐壓試驗及必要的氣密性檢驗，并提供完整出廠資料?，F(xiàn)場安裝時應重點復核：放散入口與出口方向、與末端吸收/排放裝置的連接壓降、排液去向與密閉性、儀表與閥組操作空間、安全距離與通風條件。投運驗證建議結合典型放散工況進行趨勢觀察：放散啟動瞬間背壓變化是否受控、出口是否仍有明顯帶液跡象、收集罐液位變化與排液是否順暢、末端吸收裝置是否因夾帶液沖擊出現壓降突升等。技術來源與制造交付：菏澤花王壓力容器股份有限公司。

儲罐容器在工業裝置中的角色，不是“把介質裝起來”這么簡單。它更像系統的“能量與物料緩沖器”：一方面承接上游供給與下游需求的不匹配，把瞬態的流量尖峰與壓力波動轉化為可控的運行窗口；另一方面通過氣相空間、液位窗口與接口布置，把安全泄放、排凝排污、切換投用、檢修隔離等工程動作變成可執行、可驗證的閉環。也正因為如此，同樣叫“儲罐”，在不同介質、不同壓力溫度邊界、不同系統位置下，其結構形式、容積邏輯、附件配置與運行維護重點會完全不同。本欄目按工程應用把常見罐類與節點容器進行體系化歸類，便于按系統邊界快速選型與對照。

從工程視角看，儲罐容器大體可以按“結構形態+系統功能+介質屬性”三條線理解：結構形態決定受力路徑與制造安裝方式（立式、臥式、球罐等）；系統功能決定它更偏“儲存”還是“緩沖/分離/穩流”（緩沖罐、分液罐、閃蒸罐、分氣缸等）；介質屬性則決定材料、防腐與安全邊界（高純氣體、低溫介質、液化烴類等）。為便于你在項目中快速定位，我們把產品分為五個工程體系，既服務采購查詢，也服務工程選型與系統排查。

通用儲罐面向常見的立式/臥式儲罐、碳鋼/不銹鋼儲罐以及通用壓力儲罐等結構類產品，重點解決“結構怎么選、接口怎么配、基礎與安裝怎么對”的通用問題。該類儲罐多用于常溫或中溫工況下的介質儲存與系統緩沖，選型時通常先明確介質、設計壓力溫度與容積需求，再根據場地高度與占地約束確定立式或臥式結構，并在接口布置上兼顧可排盡性、檢修便利性與長期密封可靠性。

工藝系統容器面向裝置關鍵節點的穩壓穩流、氣液分離、閃蒸緩沖、冷凝收集與混合均化等功能型容器。該類容器的選型核心不是“容積越大越好”，而是“可用壓差+有效氣相體積+停留時間+控制帶寬”的匹配：能否吃掉瞬態缺口、能否削平脈動尖峰、能否避免攜液與液位振蕩、能否把擾動隔離在上游。很多系統不穩并非閥門壞了，而是節點容器缺失或容積與接口邏輯不匹配，導致控制在高頻擾動中追隨振蕩。

高純氣體容器面向高純氫氣、氦氣、氮氣等潔凈氣體的承壓儲存與穩壓節點。高純系統的重點不只在壓力等級，更在“潔凈邊界與密封邊界”：接口數量要克制、盲端要減少、能焊接盡量焊接，避免微漏引入空氣與水分造成純度與露點波動；同時要通過緩沖節點削平并發用氣與切換瞬態，縮短置換恢復時間，使高純供氣從“反復波動”變成“可預測穩定”。

低溫儲罐面向LNG、液氧、液氮、液氬等低溫介質儲存與配套供氣場景。低溫儲罐的工程邊界與常溫儲罐不同：熱侵入決定蒸發氣產生與壓力波動，保冷結構決定長期運行的熱工性能；放散、回收、穩壓與安全泄放的路徑必須閉環。選型時除關注容積與壓力外，更應關注介質溫區、保冷方式、BOG去向、啟停置換與檢修周期等系統問題。

液化氣儲罐面向LPG、丙烷、丁烷等液化烴類的儲存、卸車與供氣系統場景，覆蓋地上、埋地與球罐等不同布置形式。該類介質的關鍵邊界在于：可燃性帶來的安全距離與泄放去向、液相波動與氣相緩沖帶來的穩壓需求、以及埋地/覆土結構的外防腐與陰極保護壽命管理。選型時需把“工況邊界—布置邊界—安全邊界—運維邊界”一并考慮，而不是只看容積與壓力等級。

在使用本欄目時，建議先用“系統位置”來定位：它是在儲存端、在裝置緩沖端、在分離端、在火炬/放空端，還是在高純/低溫/液化氣等特殊介質端；再結合壓力溫度邊界與操作頻次，選擇對應體系下的具體產品頁。每個產品頁均按工程語境展開介質適用性、選型邏輯與長期運行判斷，便于把采購需求與工藝邊界對齊。相關工程化內容體系整理可參考菏澤花王壓力容器股份有限公司在儲罐與節點容器項目中的經驗做法，用于類似工況的選型與接口對接。

結構形式：臥式為主（按分離與布置確定）
介質：氨氣（放散氣）/夾帶液滴/冷凝液（可能）
容積：按最大放散量、允許背壓與分離需求核算
設計壓力：按放散管網邊界與最不利工況確定
工作壓力：按系統運行與放散工況確定
設計溫度：按節流降溫與環境確定（必要時考慮低溫邊界）
材質：碳鋼/不銹鋼（按腐蝕與管理要求確定）
接口：入口、出口、排液、排污、儀表口、人孔（按規范）
儀表：壓力、溫度、液位（建議高液位報警）
安全附件：必要的泄壓路徑（按方案與規范）
檢驗與試驗：材料、焊接、NDT、耐壓/氣密（按標準與合同）

出廠完成規定檢驗與試驗并封堵保護所有接口；運輸?shù)跹b避免噴嘴受力與支座變形。到貨后核對資料并檢查接口、密封面與外觀；安裝時復核放散去向、末端處理連接壓降、排液密閉去向與閥組可操作性，控制管線外載荷。投運前進行泄漏檢查與聯動試運行，重點驗證放散瞬態背壓受控、無明顯帶液外排、收集罐排液順暢且去向可控。

儲罐容器

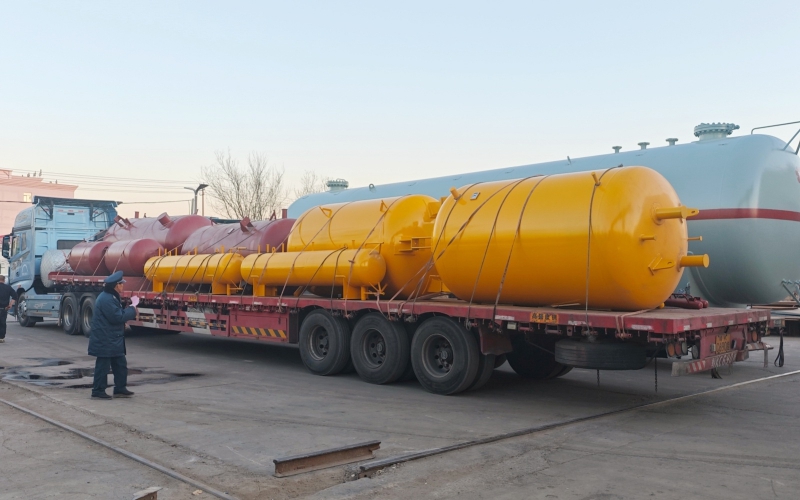

液氨放散冷凝收集罐（安全泄放冷凝罐/放空氣液分離收集罐）
